FZ转子式翻车机

FZ转子式翻车机

  翻车机的形式主要有转子式和侧倾式,其中使用最多的是转子式翻车机。转子式翻车机又有0"型转子式翻车机和C型转子式翻车机。

全国销售热线:400-083-4511 0537-7970778 13280082001

在线咨询加入收藏
同类产品推荐
FZ转子式翻车机说明书

FZ转子式翻车机

FZ转子式翻车机|0型转子式翻车机|C型转子式翻车机


翻车机是指一种用来翻卸铁路敞车散料的大型机械设备。可将有轨车辆翻转或倾斜使之卸料的装卸机械,适用于运输量大的港口和冶金、 煤炭、 热电等工业部门。单车翻车机的效率一般在18-25节车厢每小时。为提高效率,多节翻车机采用不摘钩敞车。翻车机由金属构架、驱动装置和夹车机构组成,用交流电机驱动。

转子式翻车机(rotary tipper),车辆垂直于长度方向断面的重心位置(重载与空载)与转子转动的中心位置的间距较小。
敞车进入翻车机后与转子同时回转将散料卸在转子下方受料斗中完成卸料。
特点:翻车机在空载和满载运行状态下消耗的功率较小。

转子式翻车机PK侧卸式翻车机
翻车机的形式主要有转子式侧倾式,其中使用最多的是转子式翻车机。
转子式翻车机的特点是自重轻尺寸小,但地面土建费用比较大。
侧倾式翻车机使用的比较少。侧倾式翻车机的特点是自重比较大,消耗功率大,土建的费用相对要小一些。

转子式翻车机产品分类
翻车机系统设备,用于铁路敞车散装物料翻卸的专用设备,作业效率高,环保性能好构不同,分为“C”型转子式翻车机、 “O”型转子式翻车机、侧倾式翻车机。

O型转子式翻车机
O型翻车机采用“O”型端盘,构架联接,结构简单,整体刚性好,驱动功率大,竖直.系统卸车效率20-25节/小时。
O型转子式翻车机(FZJ100型)早期翻车机产品,设备结构较复杂,整体刚性好,驱动功率较大,平台移动靠车。适合配备钢丝绳牵引的重车铁牛调车系统。


0型转子式翻车机

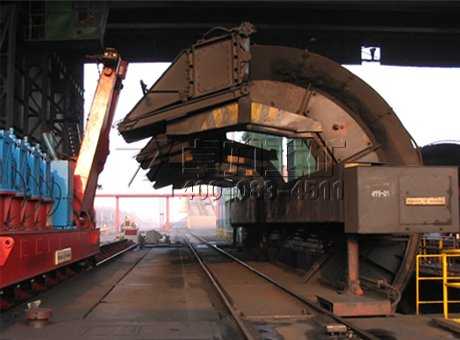

C型转子式翻车机

C型转子式翻车机主要由端盘、托车梁、靠车梁、压车机构、靠车机构、托辊装置、驱动装置及液压系统等组成。采用“C”型端盘,为箱形截面结构,利用其抗弯、抗扭的优点弥补C型结构的不足。使用箱型梁联接,固定平台,液压压车,液压靠车,消除了对车辆的冲击,有效释放车辆弹簧能量,回转更加平稳。结构简单、轻巧,驱动功率小。液压站可采用机上式和地面式两种。翻车效率高、操作简单,整个过程可实现全自动化。

C型转子式翻车的技术参数

适用
车辆
额定翻
转质量
翻转
角度
翻转
周期
平台
轨距
驱动
功率
传动
方式
压车
方式
靠车
方式
C60、C61
C62、C64
C65、C70
100t 175° ≤60s 1435mm 2×45Kw 销齿传动
齿轮传动
液压压力 液压靠车

C型转子式翻车机

FZ150型转子式翻车机由回转框架、传动装置、夹车机构、靠板振动装置、托辊、电缆支架、还有液压系统这几部分组成的。
(1) 回转框架:回转框架是由两个C形端盘和三根箱形梁用高强螺栓连接而成的一个回转体。在两端盘上除滚道外还有驱动齿条,这的作用是驱动回转框架做往返的运动。拖车梁上方有个箱型的梁,这个装有轨道、设置有液压站,用来作为震动装置的支撑点。靠车梁的箱形梁上装有推动靠板振动装置的液压油缸支座。小纵梁上装有夹车装置油缸座和夹车臂支座。    端盘还用来支撑平台及敞车重量,端盘围板外侧有传动齿,传动装置小齿轮驱动销齿,带动平台及敞车旋转。托车梁在翻车机翻转时还起到支撑铁路敞车车厢和荷载的作用。
(2) 传动装置:传动装置主要由电机(37KW)、减速机和制动器及小齿轮轴承座等组成,用于驱动回转框架作往返回转运动。(主零控制器  角度)
(3) 夹车机构:由两对压车臂组成,夹车臂上与车帮接触部分装有缓冲橡胶,不损车帮。每个压车臂由两个油缸驱动(共8只液压缸),翻卸前压住车辆,在翻卸过程中,车辆弹簧力的释放由液压系统补偿。
(4) 靠板振动装置:共有二个,每一个上装有两个振动器,两个撑杆、四个油缸(共8只液压缸)。靠板的重量由撑杆支承,油缸用来推动靠板托住翻卸车辆,靠板面铺有缓冲橡胶以保护车辆。两个振动器振动一块振动板,振动板将振动力传到车辆上,起到清除残余物料的作用而又不损伤车辆。
(5) 托辊:共有四个,每个托辊上装有两个滚轮,进车端的两个托辊上的滚轮带
轮缘以限制回转框架的轴向窜动。托辊用来承载回转体及翻卸车辆的重量。
(6) 电缆支架:用于支撑翻车机上的动力电缆和控制电缆之用。安放在进车端盘的翻卸侧。
(7) 液压系统:用于本体转动、压车和靠车。该液压系统主要由22kW电机、三联叶片泵、换向阀、执行机构、油箱等装置组成。

系统压力
4.5~6.5MPa  (压力梁压力)
2.5~3.5MPa   (靠车板压力)
3.5~4.5Mpa   (控制回路压力)
油泵排量
132  ml/r(大泵)
85.7 ml/r(次级泵)
15.9 ml/r(小泵)
